VDI (Voix Données Images)

Marque:
VDI (Voix Données Images)

Le terme de VDI s'utilise fréquemment pour parler d'un réseau de communication intégrant le téléphone, la TV et l'internet.

Legrand offre toute la solution depuis l'armoire de brassage, la canalisation, le brassage jusqu’à l’ultra-terminal (prise).

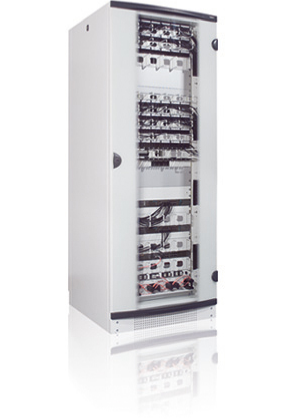

Les armoires XL VDI 19''

Les armoires XL VDI 19''

Elles sont disponibles en version armoires XL VDI 19'' et armoire serveur XL VDI 19''. IP 20 et IK 08 elles sont équipés de :

  • Panneaux latéraux démontables ;
  • Porte avant galbée réversible en verre de sécurité sérigraphié ;
  • Porte arrière métallique réversible ;
  • Serrure à clé 2433 A permettant la condamnation des 4 faces ;
  • Socle intégré haut. 100 mm avec plaque ventilée en partie avant pieds de nivellement réglables de l'intérieur ;
  • 2 montants 19" en prof. 600 mm et 4 montants en prof. 800 mm ;
  • Plaques pleines en partie haute ;
  • Armoire d’extension livrée avec kit d'association et sans panneaux latéraux.
  1. Blanc RAL 9002 ;
  2. Capacité : 24 U, 29 U, 33 U, 42 U ou 47 U ;
  3. Profondeur : 600, 800, 1 000 mm ;
  4. Largeur : 600 ou 800 mm ;
  5. Charge admissible : 10 kg / U. Les armoires XL VDI 19'' reçoivent tous les équipements permettant le brassage, offrant ainsi les solutions globales pour les réseaux d'information.



Des panneaux modulables

Des panneaux modulables

Les panneaux de brassage reçoivent les connecteurs RJ 45 (reprise de masse automatique entre les connecteurs RJ 45 et le panneau de brassage). Le système de montage par blocs de connecteurs RJ 45 autorise sur un même panneau, toutes les associations des différents types de câbles et de fonctions. Possibilité par exemple d'associer cassette, convertisseur fibre optique / cuivre, injecteur PoE, RJ 45, blocs téléphone... Les panneaux peuvent ainsi associer sur un même support câblage structuré cuivre et câblage structuré fibre optique. Panneaux : disponibles en 1, 2 et 3 U.

Chaque rangée peut recevoir jusqu'à 24 connecteurs RJ 45. Chaque panneau de brassage existe en version UTP, FTP et STP (8 références au total). Existent en catégorie 10 Giga, 6 ou 5e. Une distinction visuelle permet de différencier les catégories afin de faciliter le repérage (10 Giga : connecteur avec leviers jaunes, 6 : connecteur noir, 5e : connecteur gris). Les panneaux peuvent également être munis de la fonction passe-fils pour faciliter la circulation des câbles à cordons au sein de l'enveloppe.

Livrés avec visseries et colliers de serrage Colring.



Les blocs pour panneaux à équiper

Les blocs pour panneaux à équiper
  • Blocs pour brassage équipés de 4 connecteurs RJ 45. Disponibles en cat.5, 6 et 10 Giga. STP, FTP, UTP ;
  • Blocs pour arrivée téléphonique équipés de 8 connecteurs RJ 45. Contacts 3-6/4-5 ou 4-5/7-8 ;
  • Blocs doubleurs téléphone/Ethernet équipés de 4 connecteurs doubleurs téléphone/Ethernet pour prise doubleurs encastrés. 100 Mbps, FTP, UTP ;
  • Blocs diffusion vidéo équipés de 4 connecteurs "F" pour circuits vidéo ;
  • Blocs fibre optique (disponibles en monomode LC et multimode ST, SC et LC) se clipsent directement sur le tiroir fibre optique ou sur le panneaux de brassage à l'aide de la cassette fibre optique.

Livrés avec visseries.



Les câbles

Les câbles
  • Câble LCS 5 ;
  • Câble LCS 6 ;
  • Câble LCS 10.

4 paires torsadés (UTP, FTP, SFTP, SSTP) en 2 versions de gaines (LSOH et PVC) adaptées aux différents environnements. Leur fabrication haute qualité permet de garantir les performances des systèmes LCS, depuis le panneau de brassage jusqu'à la prise RJ 45.

Ils sont certifiées aux normes ISO/IEC 11 801 et EN 50173-1 par le laboratoire 3P (spécialiste dans la vérification des performances des systèmes VDI).

Disponibles en :

  • 10 Giga ;
  • Cat. 6 ;
  • Cat. 5.

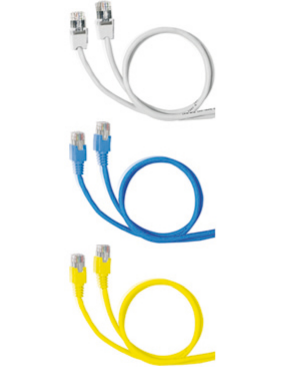

Les cordons

Les cordons
  • Cordon LCS 5 ;
  • Cordon LCS 6 ;
  • Cordon LCS 10.

Les cordons de brassage et utilisateurs assurent la continuité des performances du système de câblage au même titre que les autres composants et sont certifiés conformes aux normes.

Les cordons sont testés individuellement pour garantir à la fois la continuité et la performance de transmission d'un bout à l'autre du système.

Ils sont universels et peuvent être utilisés aussi bien pour le brassage que pour raccorder l'ordinateur à la prise RJ 45.

Ils existent en :

  • UTP ;
  • STP ;
  • FTP ;
  • SFTP ;
  • 10 Giga ;
  • Cat. 6 ;
  • Cat. 5.



La gestion des câblages : les panneaux passe-fils 19'

La gestion des câblages : les panneaux passe-fils 19'

Ils permettent d'assurer l'organisation et la circulation des cordons de brassage. Passage vertical, horizontal et traversant.

Ils existent en :

  • 1 U ou 2 U ;
  • 2 axes ;
  • Métalliques.

Livrés avec visserie.
